Schemat - przekaźnik - dla lajkonika

[jh]

Czy ktoś podpowie lajkonikowi? :)

Do zabawy kupiłem taki prosty miniaturowy przekaźnik:
http://www.allegro.pl/show_item.php?item=81888326
Cewka: 5VDC - rezystancja ok. 350 Ohm'ów

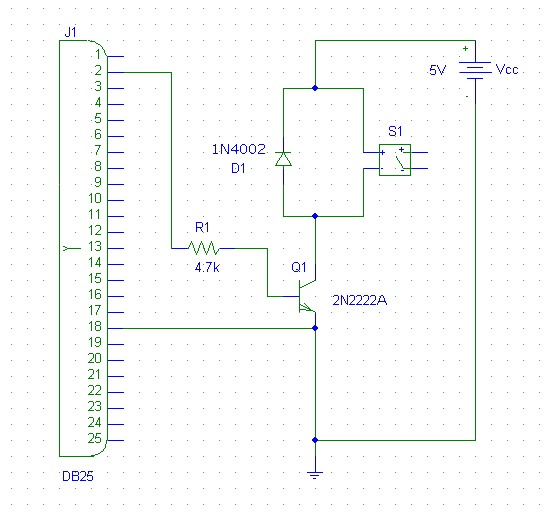

Wygoogle'ałem taki schemat:

Loading Image... - czy to
będzie ok? Czy można to zasilić wprost z gniazda LPT? I jaki inny
tranzystorek mogę użyć zamiast tego Q1 ze schematu?

Jacek

[Zdzislaw]

Post by jh
http://www.kwant.info/projekty/elektronika/przelacznik/schemat.jpg - czy
to będzie ok? Czy można to zasilić wprost z gniazda LPT? I jaki inny
tranzystorek mogę użyć zamiast tego Q1 ze schematu?

na schemacie jest zewnetrzne zrodlo zasilanie wiec z lpt nie mozna

[jh]

Post by Zdzislaw

Post by jh
http://www.kwant.info/projekty/elektronika/przelacznik/schemat.jpg - czy

na schemacie jest zewnetrzne zrodlo zasilanie wiec z lpt nie mozna

No to może małe wyjaśnienie. Kupiłem przejściówkę USB-LPT (36p). I zgodnie z
opisem tego typu złącz USB podaje +5V, które dalej powinno pojawić się na
tym LPT 36p, prąd nie powinien przekraczać 500mA - niektóre laptopy nie dają
rady. Stąd moje pytanie o zasilanie z LPT (fakt, powinno być USB).

A reszta pytania - czy sam schemat jest ok i czy inny tranzystorek wchodzi w
rachubę?

jh

[Jarek P.]

Post by jh
A reszta pytania - czy sam schemat jest ok i czy inny
tranzystorek
wchodzi w rachubę?

Sam schemat jest ok, w rachubę wchodzi dowolny tranzystor npn, z
popularnych: BC 547 choćby. Dioda może być też 1N4148 albo
jakakolwiek dioda (oprócz może świecących i zenera), jaką
znajdziesz.

J.

[jh]

Post by Jarek P.
Sam schemat jest ok, w rachubę wchodzi dowolny tranzystor npn, z
popularnych: BC 547 choćby. Dioda może być też 1N4148 albo jakakolwiek
dioda (oprócz może świecących i zenera), jaką znajdziesz.

Dziękuję.

jh

[Filip Ozimek]

Post by jh
No to może małe wyjaśnienie. Kupiłem przejściówkę USB-LPT (36p). I
zgodnie z opisem tego typu złącz USB podaje +5V, które dalej powinno
pojawić się na tym LPT 36p, prąd nie powinien przekraczać 500mA -
niektóre laptopy nie dają rady. Stąd moje pytanie o zasilanie z LPT
(fakt, powinno być USB).

Dwie uwagi: nie spodziwaj się +5V na centronicsie 36pinów, bo zazwyczaj
w kablach drukarkowych tam nie ma tych +5V; poza tym, takie adaptery
USB->LPT nie nadają się do sterowania poszczególnymi pinami; użyteczne
są jedynie do podłączania drukarek.

[jh]

Dwie uwagi: nie spodziwaj się +5V na centronicsie 36pinów, bo zazwyczaj w
kablach drukarkowych tam nie ma tych +5V; poza tym, takie adaptery
USB->LPT nie nadają się do sterowania poszczególnymi pinami; użyteczne są
jedynie do podłączania drukarek.

No to mnie zmartwiłeś. Tymi +5V to się nie martwię, ale, że nie ma
sterowania to cały mój pomysl pada :( Jakie inne rozwiązanie sprawdzi się?
Chcę 4 wejścia (po transoptorze) i 4 wyjścia (przekaźniki miniaturowe).

Jacek

[Filip Ozimek]

Post by jh
No to mnie zmartwiłeś. Tymi +5V to się nie martwię, ale, że nie ma
sterowania to cały mój pomysl pada :( Jakie inne rozwiązanie sprawdzi
się? Chcę 4 wejścia (po transoptorze) i 4 wyjścia (przekaźniki
miniaturowe).

Jeśli nie masz portu drukarki, to karta PCMCIA z portem LPT; a jeśli
nie to pozostaje dorobienie elektroniki do RS-232 lub USB.

[nom]

Może zamiast przekaźnika zastosować tranzystor MOSFET, ma prawie zerowy prąd bramki (sterowany jest napięciowo) i prądy drenu nie są małe.

[jh]

Post by nom
Może zamiast przekaźnika zastosować tranzystor MOSFET, ma prawie zerowy
prąd bramki (sterowany jest napięciowo) i prądy drenu nie są małe.

Jak pisałem, jestem laikiem. Zależy mi na separacji galwanicznej pomiędzy
systemami: sterującym i sterowanym i przekaźnik jako najprostszy przyszedł
mi do głowy.

jh
